自動對邊系統的動作原理
Automatic edge system operation principle

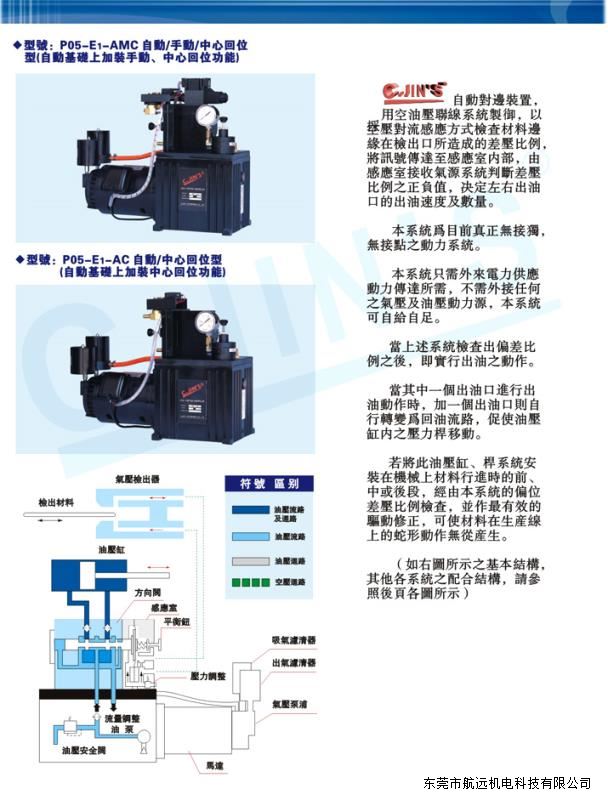

C.JIN'S 自動對邊裝置，採用空油壓聯線系統制御，以空壓對流感應方式檢查材料邊緣在檢出口所造成的差壓比例，將訊號傳達至感應室內部，由感應室接收氣源系統判斷差壓比例之正負值，決定左右出油口的出油速度及數量。
C.JIN'S automatic edge device, using air hydraulic line system control, to air pressure on influenza should check the edges of the material in the detection of the mouth caused by differential pressure signal proportion, will convey to the induction chamber, by the induction chamber for receiving air system differential pressure ratio of positive and negative value judgment, decision right oil outlet of the oil discharging speed and the number of.
本系統為目前真正無接觸，無接點之動力系統。
the system for the no contact, contactless power system.
本系統只需外來電力供應動力傳動所需，不需外接任何之氣壓及油壓動力源，本系統可自給自足。
當上述系統檢查出偏差比例之後，即實行出油之動作。
當其中一個出油口進行出油動作時，另一個出油口則自行轉變?yōu)榛赜土髀?，促使油壓缸?nèi)之壓力桿移動。
若將此油壓缸、桿系統安裝在機械上材料行進時的前、中及後段，經由本系統的偏位差壓比例檢查，並作最有效的驅動修正，可使材料在生產線上的蛇形動作無從產生。
